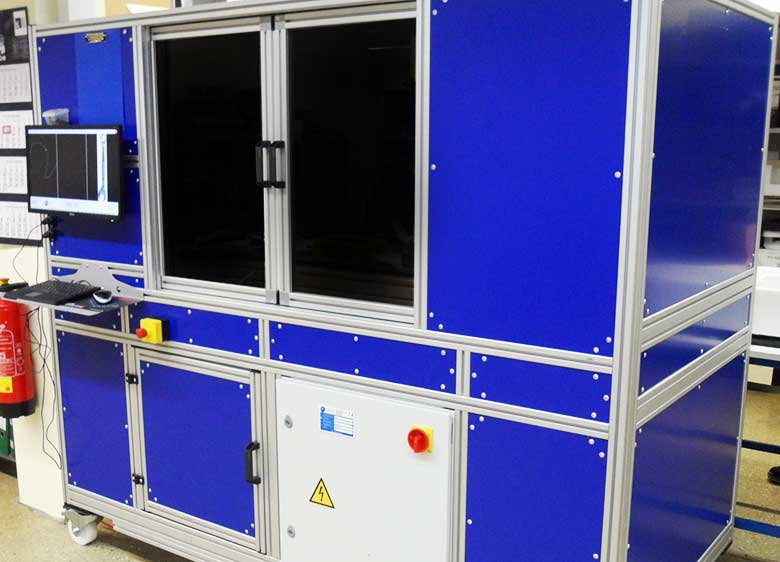

alfavision® 3D-Telescanner
Der alfavision® 3D-Telescanner arbeitet mit einer telezentrischen Optik. Diese Optik ist ein Patent von alfavision und sie zeichnet sich durch eine hohe Schärfentiefe aus. Die Objekte werden in freier Lage gescannt, dabei wird der Grund- und Seitriss erfasst. Der Scanner kann vermessen oder von unbekannten Objekten optimale Konturen in DXF erzeugen (Reverse Engineering).
Eckdaten alfavision® 3D-Telescanner
- Erfassung von 3D-Konturen
- hohe Schärfentiefe
- Erstellung optimaler Konturen
- Variable Breite des Scanners
- Automatisches Laden von Prüfvorschriften
- Einlesen von Sollkonturen aus DXF-Dateien
- Telezentrische Beleuchtung
- Auflösung bis zu 5 μm
- flexibel anpassbare und kostengünstige Kompaktlösung
Telezentrische Optik
Der alfavision® 3D-Telescanner verfügt über zwei Scannköpfe mit jeweils telezentrischen Optiken und LED-Beleuchtungen. Die Bilder von Aufriss und Seitriss werden aufeinander abgebildet und miteinander verrechnet.
Anwendungen alfavision® 3D-Telescanner
Bauteilerkennung, Vermessung von 3D-Bauteilen, Erzeugen von DXF-Unterlagen von unbekannten Bauteilen. Eine sehr häufige Anwendung ist das Scannen von Werkzeugen. Unsere Kunden verwenden die Daten zur Ansteuerung ihrer Maschinen zur Schaumstoffbearbeitung. Es entstehen schnell präzise Schaumeinlagen für Werkzeuge.
